绝缘电阻测试仪使用方法(图解)

1、转动波段开关(9)选择需要的测试电压,这时如果电源正常则电源指示灯(6)应发绿光,如欠压则发红光。

绝缘电阻测试仪使用方法(图解)

2、仪器开始自检并初始化。

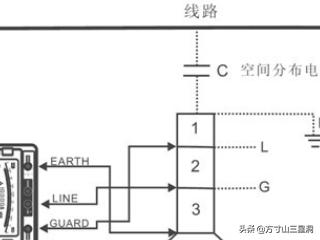

3、按下或锁定测试键(7),测试编号自动累加开始测试。这时高压状态指示灯(6)和液晶屏上高压警示符号点亮并且仪表内置蜂鸣器发出警示音,代表LINE端(3)有高压输出。时间标志符号(10)开始闪动。

绝缘电阻测试仪使用方法(图解)

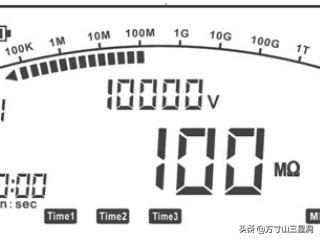

4、 这时液晶屏进入测试状态显示模式。

5、仪表每隔一定时间发出提示音(缺省值->Time1:15秒、Time2:1分钟、Time3:10分钟)。

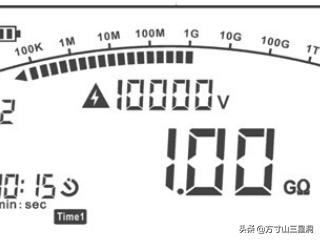

6、根据所需要的测试结果(连续测试、吸收比测试、极化指数测试),松开测试键(7)。这时仪表停止高压输出,并自动计算、显示测试结果(各个时间状态的电阻值、吸收比、极化指数)。按动上键或下键(5)可循环显示本次测试结果(当前阻值、15秒(Time1)阻值、1分钟(Time2)阻值、10分钟(Time3)阻值、吸收比、极化指数)。

注意:吸收比测试时间应大于1分钟,极化指数的测试应大于10分钟。每次测量的时间最长为10分钟,10分钟以后仪表会自动关闭高压,并自动计算、显示测试结果。

绝缘电阻测试仪使用方法(图解)

警告:试验完毕或重复进行试验时,必须将被试物短接后对地充分放电(仪表也有内置自动放电功能,不过时间较长)才能保证人身安全和下次测量的准确性!

7、 需连续进行第二次测量时,再次按下或锁定测试键(7),按4-6步骤执行。(仪表可连续进行19次测量,超过19次从第1次开始并覆盖第1次的结果。每次测量结果都自动保存,以便日后调阅。)。
